正側貼燈方式對比

透明屏貼燈方式有兩種，晶泓采用的是側貼，并擁有此項技術的專利。

剖析LED板(PCB)

圖 1

圖 2

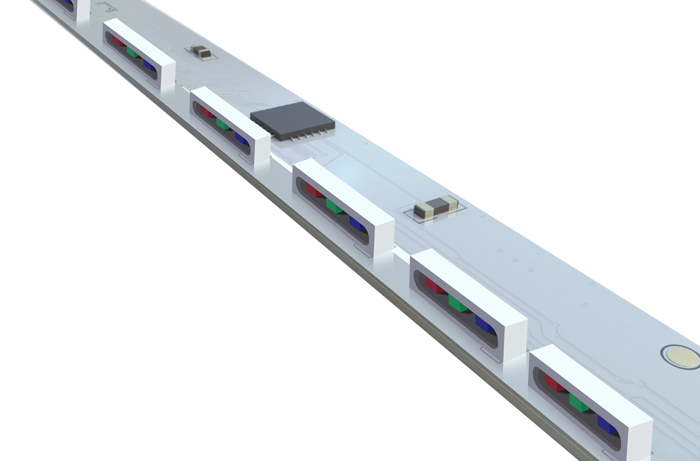

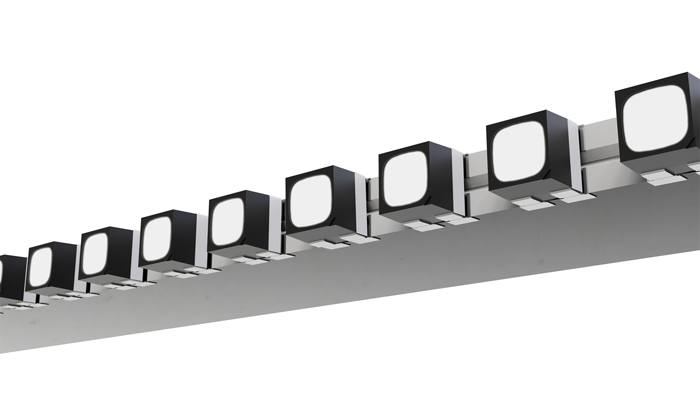

如上圖所示，兩張照片的LED燈珠在燈條上的焊接位置明顯不同。圖1 顯示了屬于晶泓科技的專利解決方案，將LED燈珠焊接在燈條（PCB）的側面。 圖2顯示了其他工廠焊接LED燈條的方式，將LED燈珠焊接在燈條（PCB）的正面， 這也稱為“正貼側發光”。晶泓科技的解決方案是燈珠垂直放置直接面對觀眾，因此被稱為“側貼正發光”。這可以有效提高觀看角度，并增加透明度。

定位的色彩清晰度表現

圖 3

對于全彩LED 顯示屏來說，無論是正貼還是側貼，燈珠的發光機制都是類似的，都是由紅（R）、綠(G)、藍(B)三色光混合而成，即RGB芯片。

圖 4

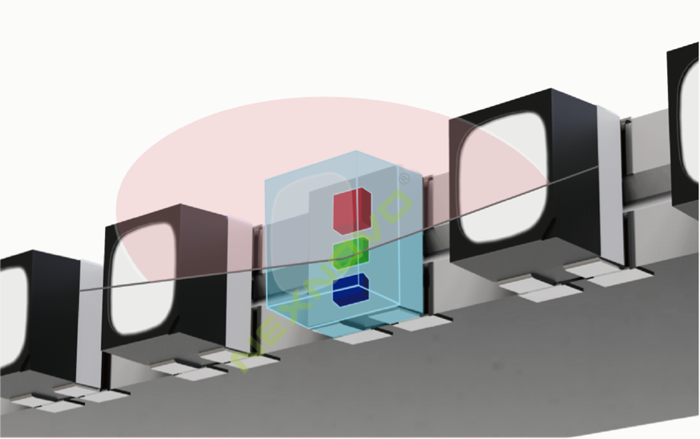

然而，為了更好地理解這一點，NEXNOVO的側貼式燈條的解決方案中的RGB芯片是以垂直定位的方式設置的(參見上圖3)。其他工廠LED燈條貼片的解決方案，RGB芯片都是橫向設置的。(見上圖4)

它改變了什么?

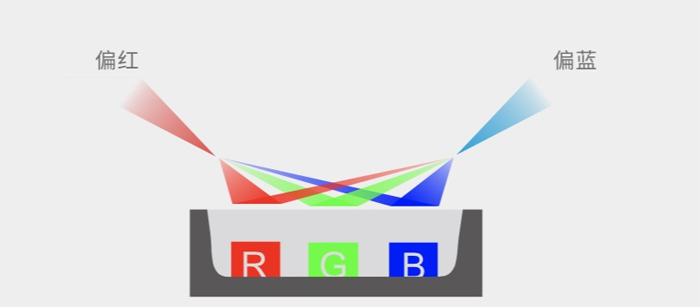

圖 5

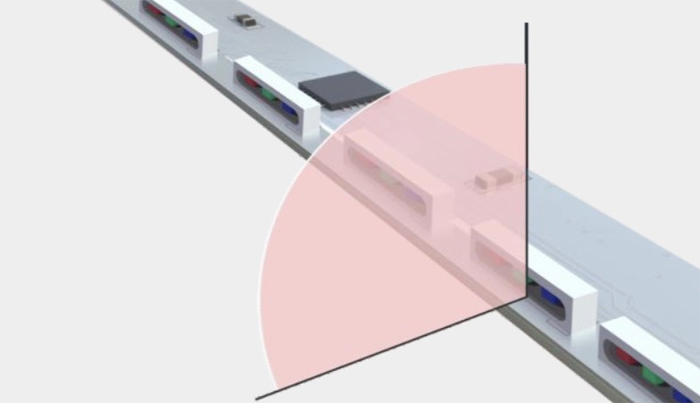

正貼側發光的LED芯片采用水平放置(見圖5)，觀看者站在哪一側，就會更多地看到那一側的RGB芯片顏色。

這是由于RGB芯片是水平放置的。所以從左邊看，紅色將是主要的顏色。從正前方的視角看，藍色將是主要的顏色。

通過使用NEXNOVO垂直放置的LED芯片，從左右看都沒有色差。更重要的是，這將使你的顯示器呈現最好的視覺色彩均勻的效果。

圖 6

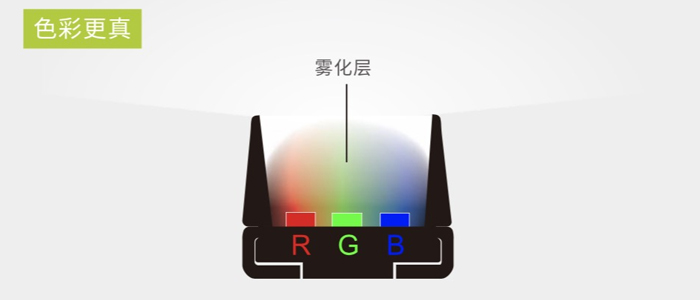

NEXNOVO的解決方案還包括為RGB芯片定制的外殼，其中包含一個特殊的透鏡， 將作為光擴散器。因此，正發光的LED燈珠經過霧化層散射的光線能夠使各角度色彩無偏差，而其他廠家的方案則無法達到效果。(見上圖6)

觀看視角

圖 7

圖 8

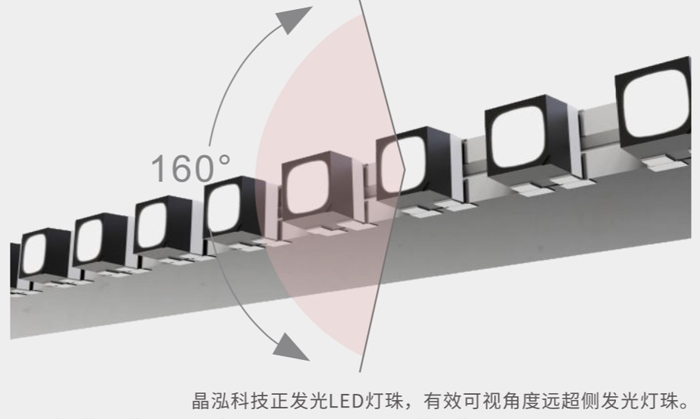

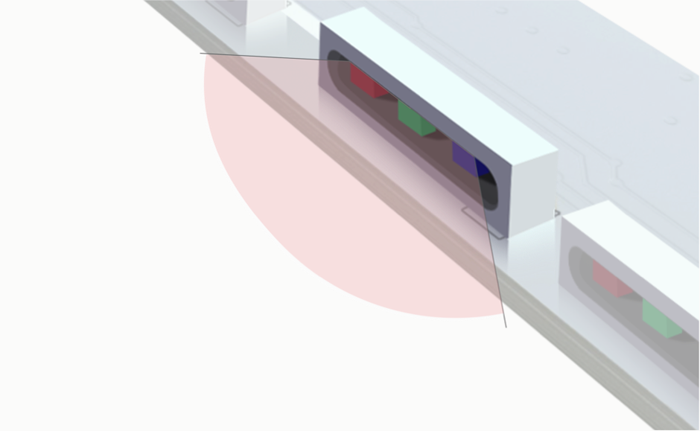

同樣，差異是由提供的解決方案不同造成的。在晶泓科技側貼的解決方案中，燈條(PCB)對于燈珠沒有任何的阻隔(圖7)，觀看視角真正實現最大化，達到160度。在正貼的解決方案中，燈條（PCB）將會造成一些角度的視覺障礙，使觀看視角變小。(圖8)

可靠性和穩定性

圖 9

可靠性和穩定性是晶泓產品的核心理念之一。在經過多年的鉆研，晶泓科技的創始人林誼先生首創3D貼片技術并已申請國內外專利。

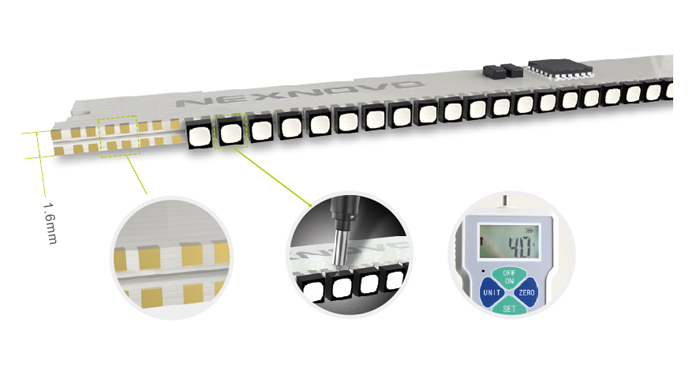

晶泓獨有的3D貼片技術，是其能在市場長久保持穩定領先的關鍵之一。燈珠與燈條（PCB）貼得越穩固，顯示屏在使用期間出現故障、掉落或變色的機率就越小。晶泓科技的3D貼片技術是如此強大，它需要40N的外力推動，才能使一個LED燈脫落。而對比其他廠家產品，LED燈大約只要10N的力就能夠使燈珠脫離線路板。有時，屏體在運輸過程中就已經需要承受超過10N的重力!

對于您想了解的任何話題，請給我們留言，我們將保持更新。

文稿提供：Carol       編輯：市場部
