正發光與側發光透明LED顯示屏技術的比較

來源:NEXNOVO   發布時間:2019-07-11

正發光與側發光透明LED顯示屏技術的比較


晶泓科技(NEXNOVO)透明LED顯示屏,使用獨創的3D貼片技術及正發光LED燈珠,該技術長期以來受到專業客戶的追捧,晶泓科技所面對的客戶群也大部分集中在法拉利、勞斯萊斯、捷豹、奔馳、麥當勞等高端品牌。

透明LED顯示屏為什么要用正發光LED?正發光LED與側發光LED在透明LED顯示屏的應用上有什么區別?對很多非專業客戶來說,這是一個很難判斷的問題,以下從技術角度將正發光和側發光的優劣做一次全面的對比。

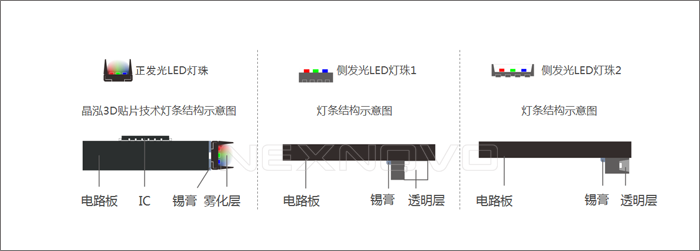

透明LED燈珠的分類



①.視角比較

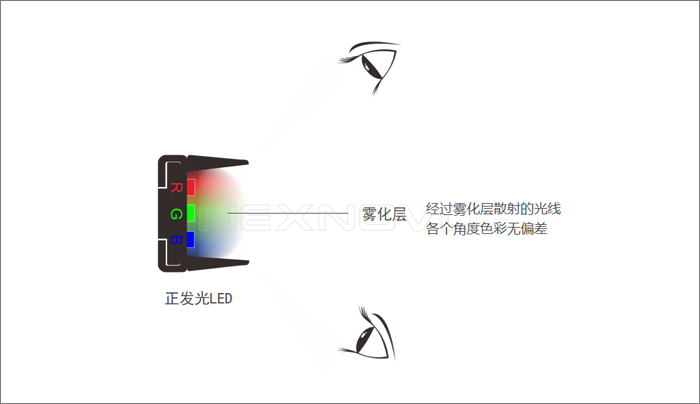

晶泓科技正發光技術

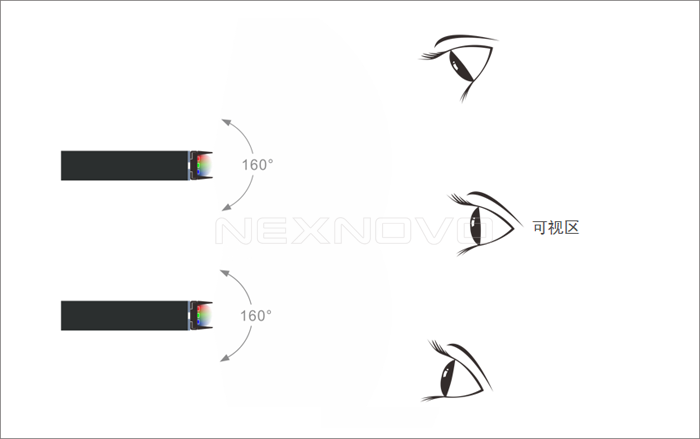

正發光LED是常規LED顯示屏的標準燈珠,能夠保證全方位160度的可視角度。

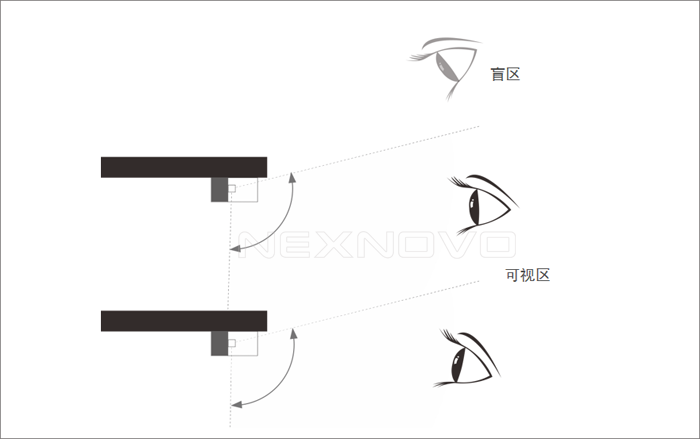

側發光技術

側發光燈珠安裝在電路板的上側或者下側,由于電路板的遮擋,只能保證單側的視角。

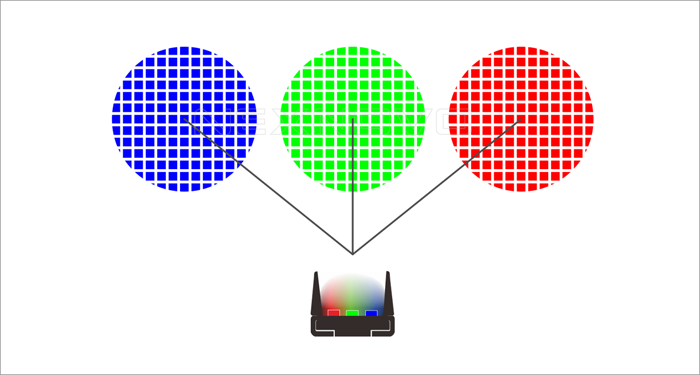

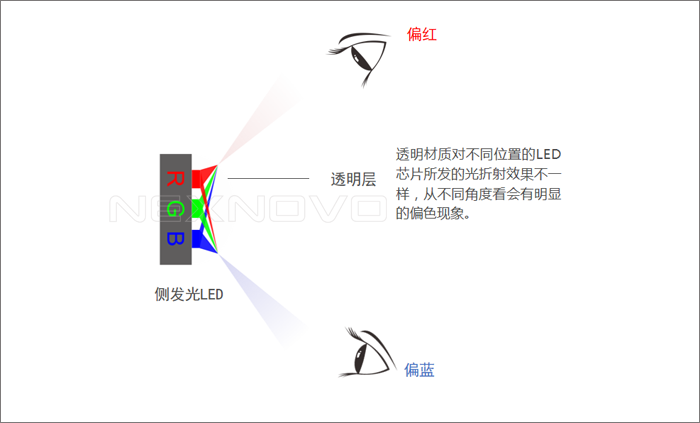

②.混色比較




③.抗紫外線

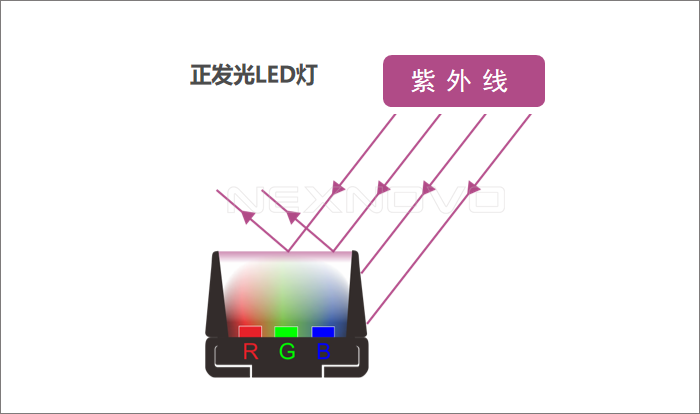

霧化層及抗UV燈殼材料可有效防止紫外線直接傷害LED芯片。

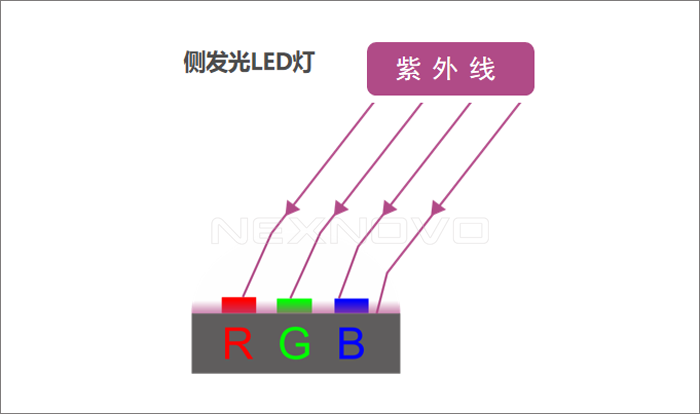

紫外線透過透明層直達LED芯片,芯片將快速衰減,殼體加速老化。


④.屏幕一致性

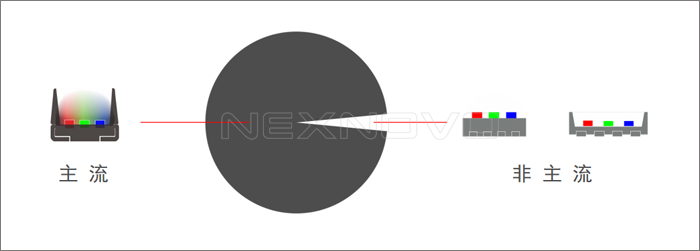

晶泓科技采用主流戶外SMD1921,防水防紫外線,該型號LED月產量超過10億顆,具有可靠的品質保障。側發光LED為非主流小眾產品,產量極小,技術成熟度和產品穩定性還有待考驗。

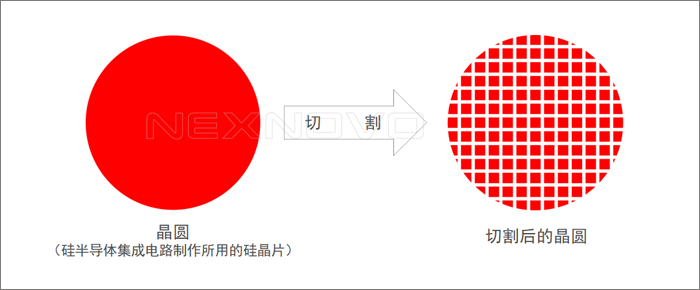

LED芯片由晶圓生產到切割成芯片再到封裝成LED等的整個過程,會存在亮度和色度的差異,為了保證一致性,需要從大量的LED燈中分檢出不同亮度和色度的批次,專業術語稱之為bin。


只有產量大的產品,才能保證每塊LED顯示屏所使用的LED燈來自于同一Bin(批次)。

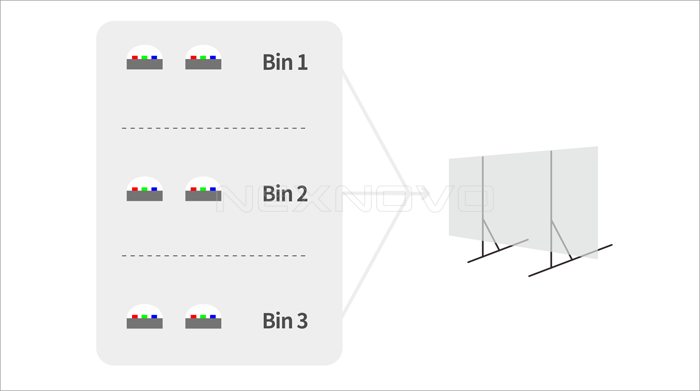

使用單Bin的LED顯示屏,能保證亮度和色度的一致性,顯示效果層次分明、色彩飽和。

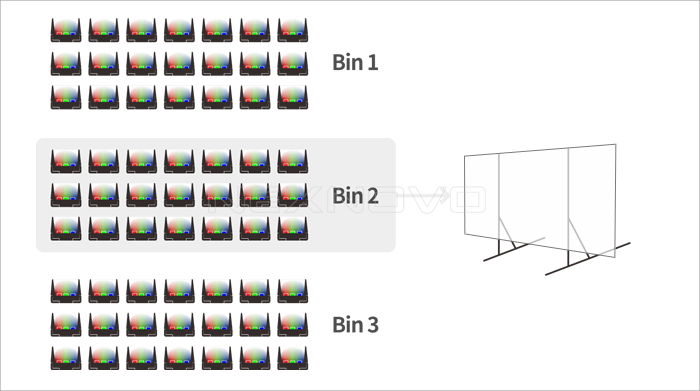

使用多bin的LED顯示屏,一致性從一開始就存在瑕疵。


⑤.透明度比較

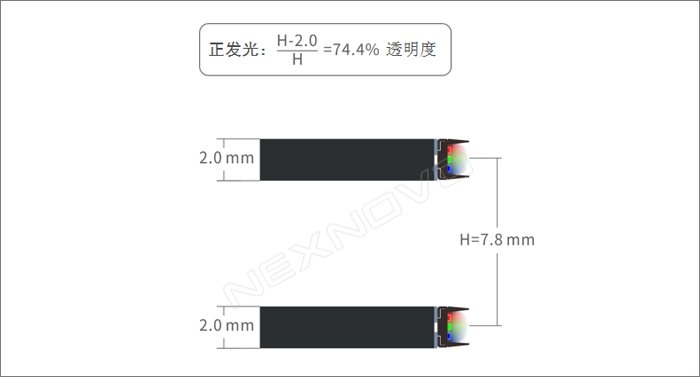

正發光LED和電路板部分都是2mm的厚度,擋光部分僅有2mm。

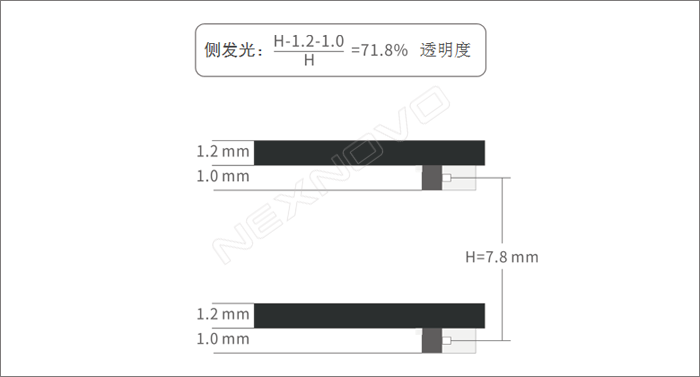

側發光LED厚度至少1mm,加上1.2mm的電路板,擋光部分至少2.2mm。



⑥.防撞擊能力

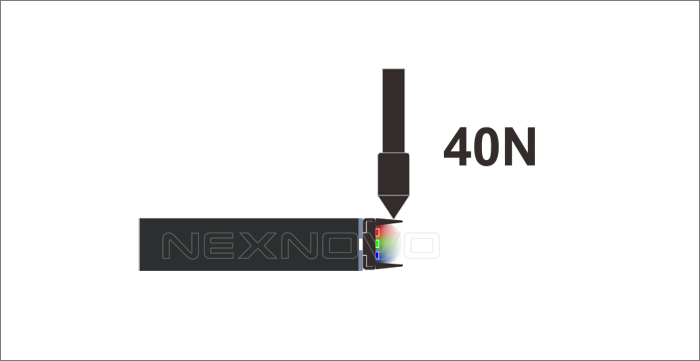

正發光防撞擊能力


晶泓科技使用3D貼片技術,將LED燈珠牢牢貼裝在電路板的側邊緣,燈珠四個引腳與電路板形成平面粘接,可承受40N的破壞性撞擊。

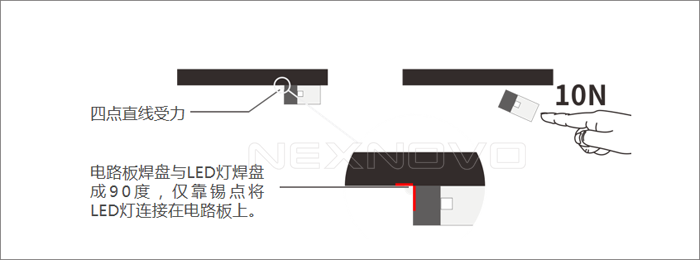

側發光防撞擊能力


側發光LED引腳和電路板之間僅靠焊錫粘合,最多只能承受10N推力。


⑦.像素間距

正發光LED

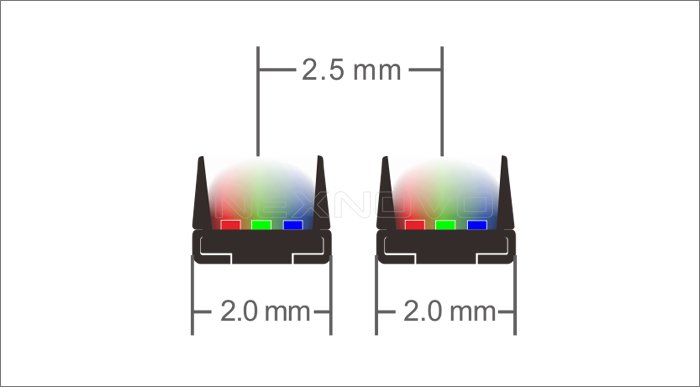

正發光LED由于尺寸小,間距可以做到最小2.5mm。

側發光LED

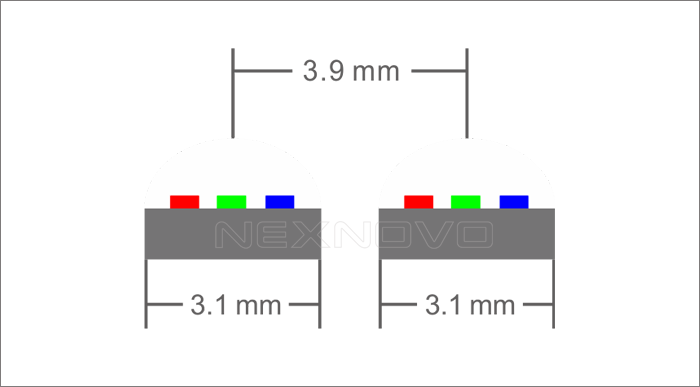

側發光LED寬度為3.1mm,間距最小為3.9mm。
